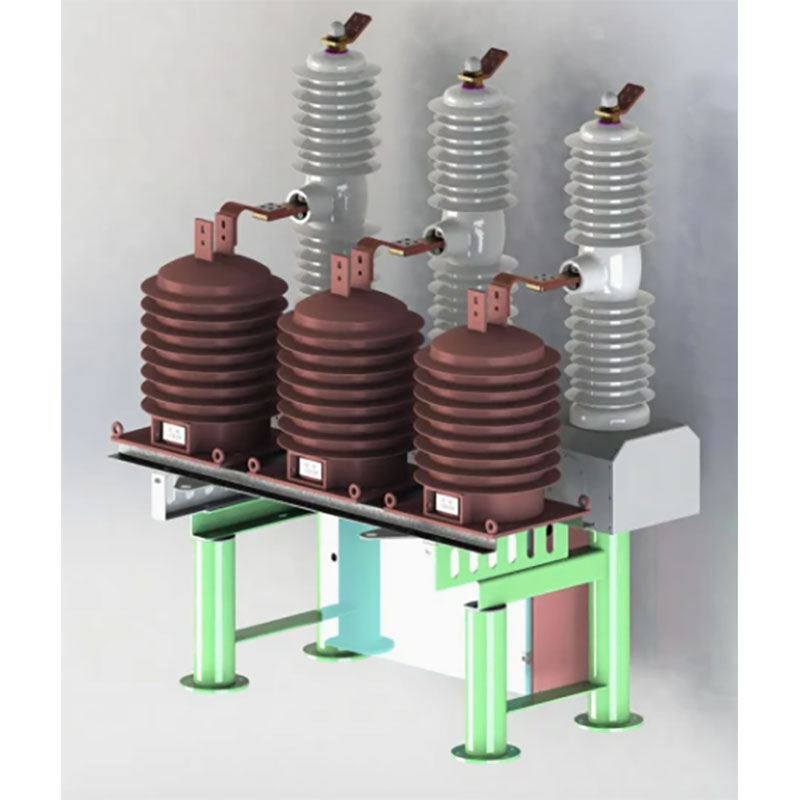

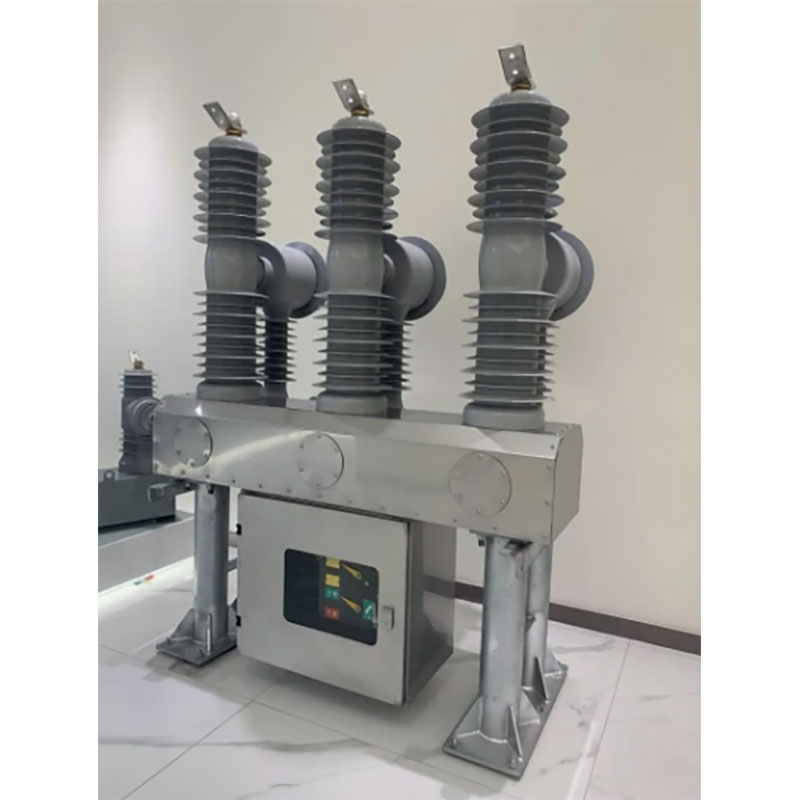

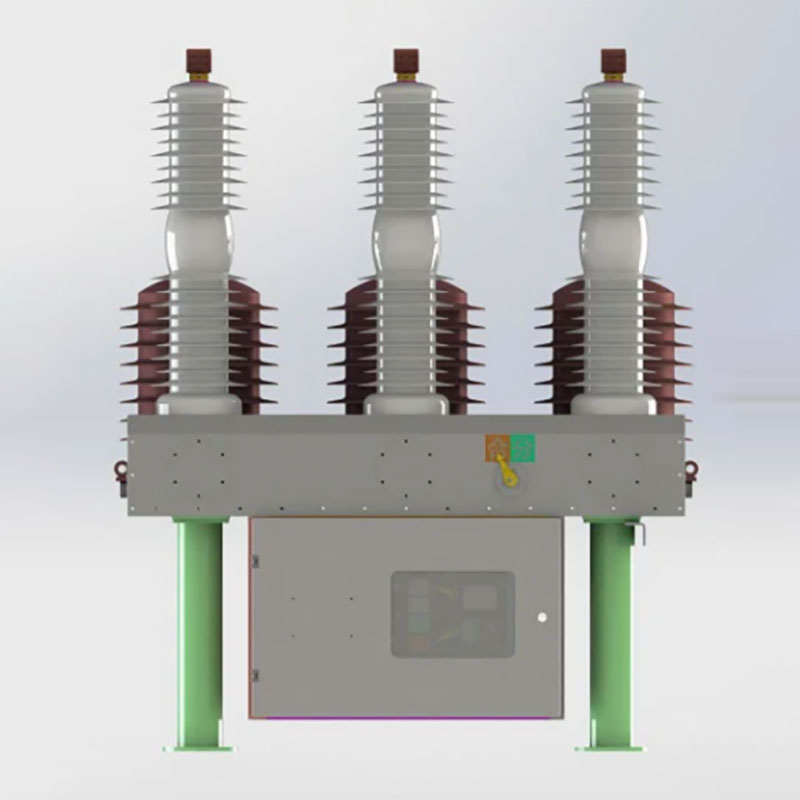

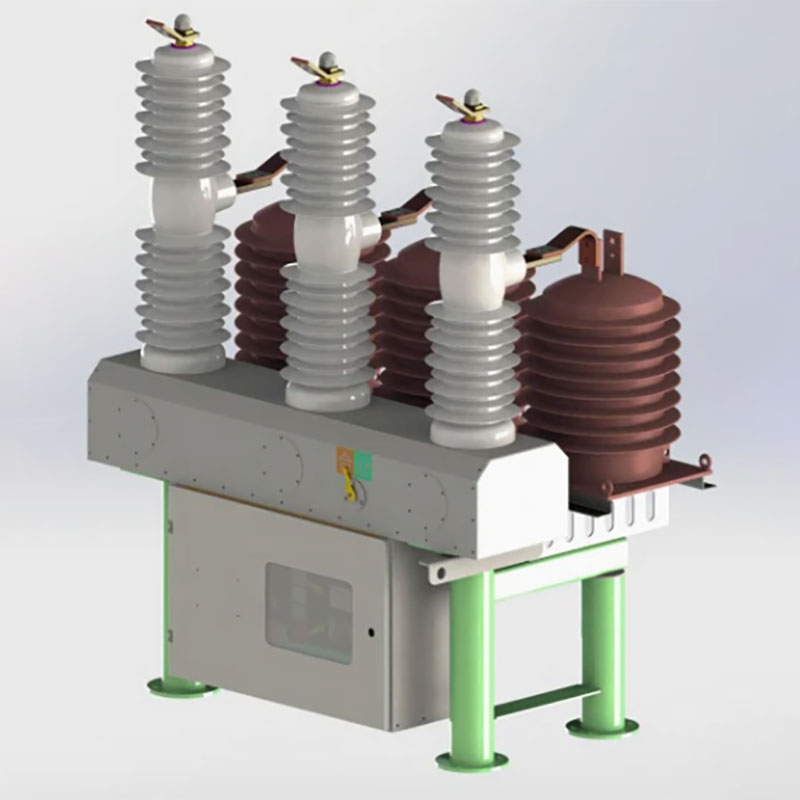

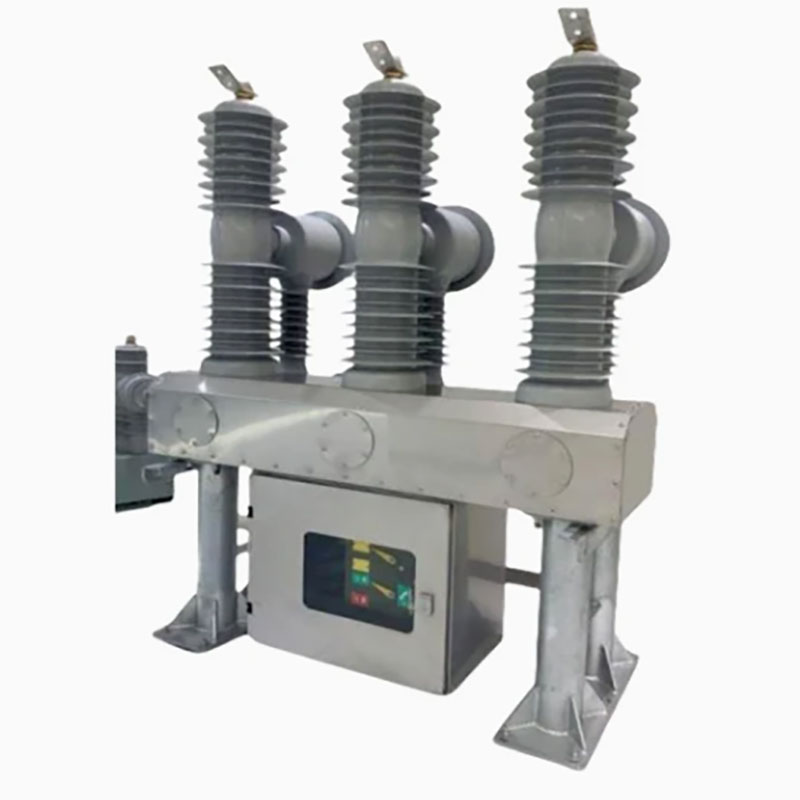

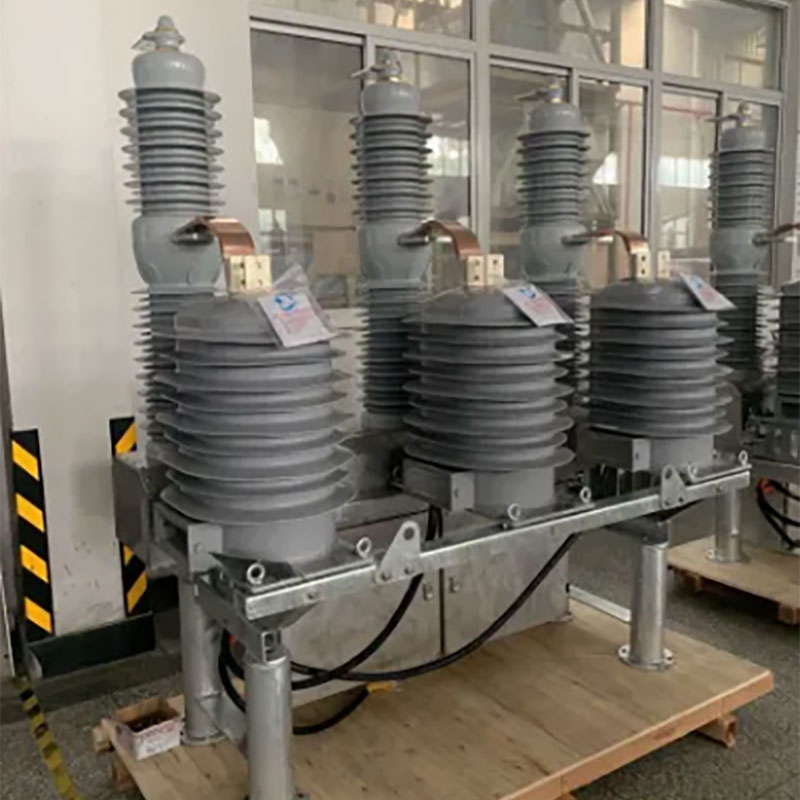

Прекинувач на вакуумско коло на отворено

Надворешниот прекинувач на вакуумско коло произведено од Dahu Electric е единица за дистрибуција на отворено со номинален напон 40,5 kV и фреквенција 50 Hz, што е применливо за страната на фидер на трафостаницата и индустриското и рударското претпријатие на кои им е потребна општа заштита, контрола и честа работа на прекинувачот.

Испрати барање

Опис на производот

Главното тело на прекинувачот на колото има вакуумско истребување, едноставна структура, моќна можност за прекинување и долг животен век. Полјакот е изработен од епоксидна смола / силиконски гумен композитен изолатор, без масло и гас SF6, овој цврст изолиран прекинувач за вакуумско коло е дизајниран Envirionmentally пријателски.

После употребата на сложена структура на изолација, прекинувачот на вакуумско коло на отворено ги исполнува барањата на растојанието од воздухот и растојанието од лази под нормални услови на работа и ефикасно го намалува обемот на прекинувачот на колото, главниот прекин на вакуумот на јамка и динамичката и статичката спроводлива врска се инсталираат во изолациониот цилиндер, така што фазата е само 300 мм. Електричните врски на главната кола се сите фиксни врски со голема сигурност.

Детали за производот

Модуларен механизам

Дизајн на модуларен механизам, високо стандардизирана структура;

Механизмот е лесен за собирање / расклопување и лесен за одржување;

Висока сигурност со помал број делови

Интегрирана рачка за полнење, ја прави работата удобна и лесна

Пол-тип пол

Изолационен материјал пријателски за животната средина, PA66 обезбедува мала тежина, висока диелектрична изведба;

Рециклирање и лесно отстранување по животниот циклус на производот;

Економични и сигурни;

Прекинувач на вакуумско коло

Целосно ги исполнува барањата на IEC и GB стандардите;

Целосно меѓусебно блокирање, спречување на погрешно работење и обезбедување безбедност во работењето;

Модуларен дизајн, скратено време на испорака;

Мало отворање и одлични перформанси;

Предност за перформанси

The product is equipped with a bistable permanent magnet operating mechanism, the mechanism is equipped with a permanent magnet, by the permanent magnet to provide a holding force, so that the switch is maintained in the open and closed state, compared with the conventional spring operating mechanism, the number of mechanical parts is reduced, the mechanical transmission chain is shortened, so that the reliability of the switch is greatly improved, the mechanical life is greatly increased.

Главна техничка спецификација

Технички параметри
Бр.	Ставка			Единица	Вредност
1	Номинален напон			КВ	40.5
2	Оценета изолација Ниво (ниво на море: 1000м)	1 мин моќност фреквенција издржи напон	Сув тест		95
			Влажен тест (Земја надвор изолација)		85
		Молња импулс издржи напон (врв) 1.2/50us			200
3	Оценета струја			A	1600/2500
4	Номинална фреквенција			Hz	50/60
5	Оценета струја за кршење на краток спој			на	31.5
6	Оценета оперативна секвенца			О-0.3S-CO-180S- CO-180S-C
7	Оценето време на кршење на кратки спојки			времиња	20
8	Оценета струја за затворање на краток спој (врв)			на	80
9	Номинален врв издржи струја				50
10	Оценето кратко време издржи струја				31.5
11	Целосно време на кршење			S	<0,125
12	Оценето времетраење на краток спој				4
13	Механички живот			времиња	10000
14	Оценето со рангирање на работен напон и помошно коло напон			V	110/220

Механички карактеристични параметри на прекинувачот

Бр.	Ставка	Единица	Вредност
1	Клиренс за контакт	мм	18 ± 1
2	Контактирајте го Overtravel	мм	6 ± 1
3	Брзина на отворање	M/s	1,6 ± 0,2
4	Брзина на затворање	M/s	0,8 ± 0,2
5	Истовременост на трифазен отвор и затворање	ms	≤2
6	Фазно растојание	мм	680 ± 2
7	Контактирајте го времето за затворање на отскокнување	ms	≤3
8	Секоја фаза на отпорност на спроводливо коло	бебе	≤60
9	Време на затворање	ms	25 ~ 60
10	Време на отворање	ms	20 ~ 50
11	Оценета фреквенција на моќност на моторот за складирање на енергија	W	110
12	Номинален напон на енергетскиот мотор Storae	V	220
13	Max./min.motor напон		120%/80%
14	Оценет затворен работен напон		220
15	Макс./Мин. Затворање на работен напон		120%/80%
16	Оценет отворен напон		220
17	Макс./Мин. Отворање на работен напон		120%/65%

Технички параметри на оперативниот механизам
Бр.	Ставка		Единица	Вредност
1	Номинален работен напон	Отворање на Трипер	V	AC220
		Затворање на Трипер		AC220
2	Оценет отпор	Отворање на Трипер	Ω	56
		Затворање на Трипер		56
3	Оценета фреквенција на излезна моќност	Отворање на Трипер	W	320
		Затворање на Трипер
4	Фреквенција на моќност на моторот за складирање на енергија			110
5	Номинален напон на складирање на моторна енергија		V	AC220
6	Време на складирање на енергија		S	≤10
