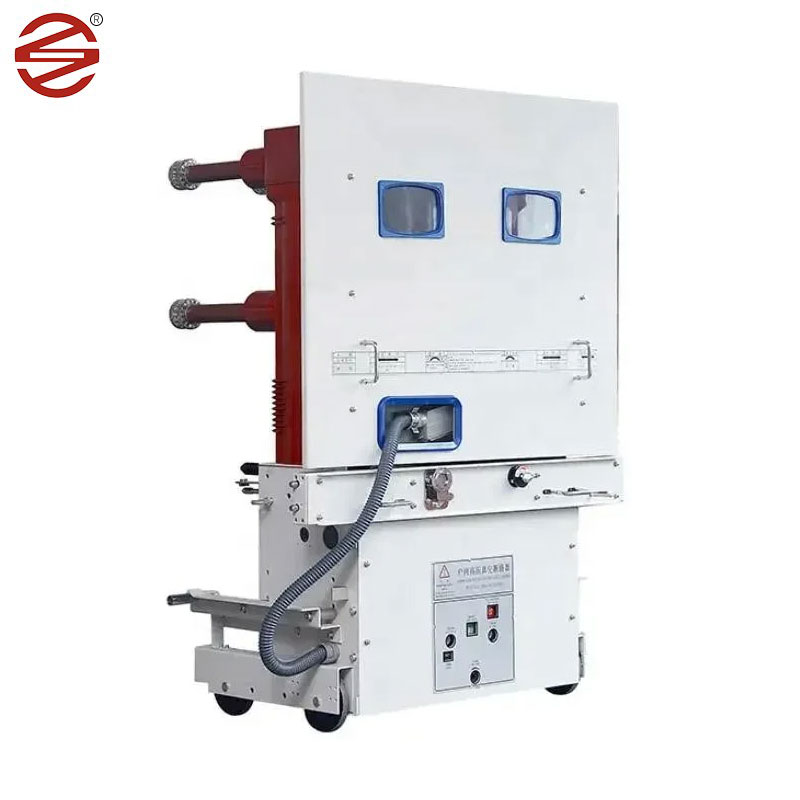

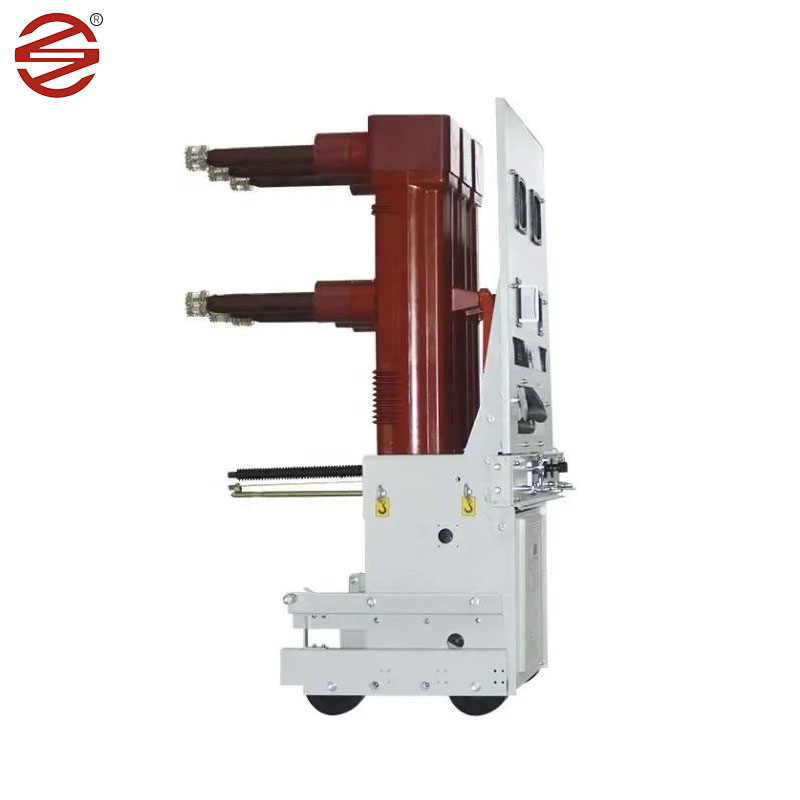

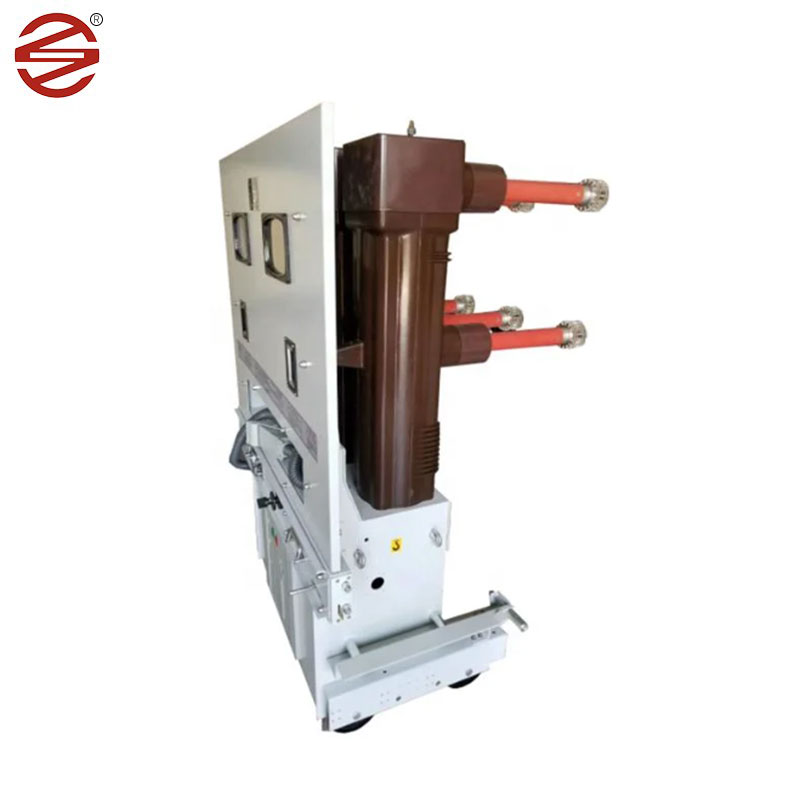

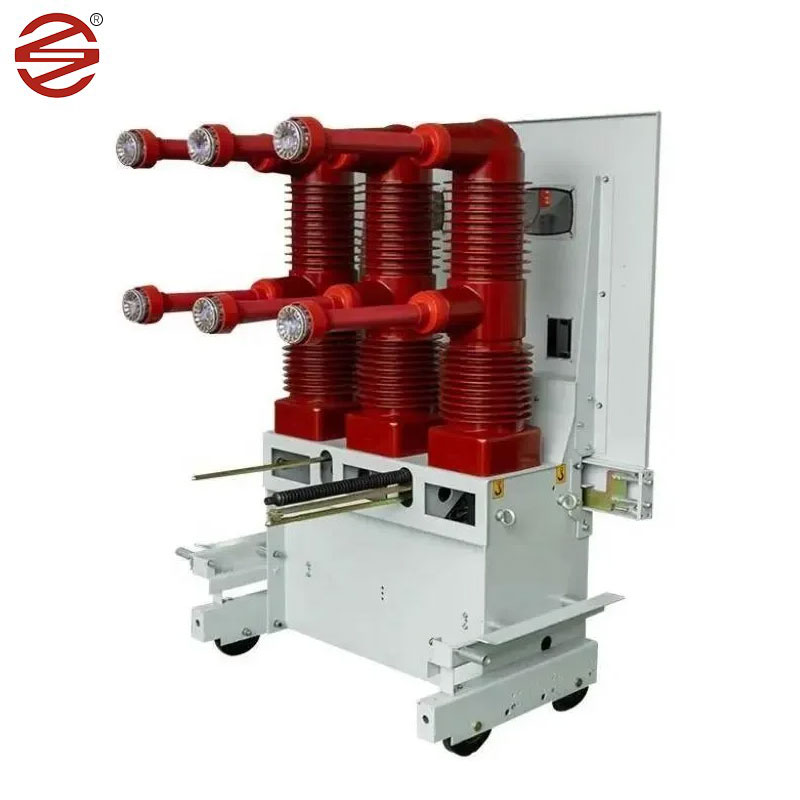

40.5kV прекинувач за вакуумско коло

Прекинувачот за вакуумско коло од 40,5kV произведен од Dahu Electric е погоден за трифазен AC 50Hz, 40,5kV систем. Може да се користи за индустриски и рударски претпријатија, електрани и трафостаници како струја на оптоварување на оптоварувањето, струја на струјата на струјата на преоптоварување и е погодна за чести прилики за работа. Овој прекинувач на кола усвојува структура на аранжмани нагоре и надолу, што ефикасно ја намалува длабочината на прекинувачот. И усвојуваат структура на композитна изолација, трифазна комора за гаснење на лак и придружно наполнето тело одделено со три независни школки за изолација на епоксидна смола.

Испрати барање

Опис на производот

После употребата на сложена структура на изолација, прекинувачот за вакуумско коло од 40,5kV ги исполнува барањата на растојанието од воздухот и растојанието од лази под нормални услови на работа и ефикасно го намалува волуменот на прекинувачот на колото, главниот прекинувач на вакуум на јамка и динамичката и статичката спроводлива врска се инсталираат во изолациониот цилиндар, така што фазата е само 300мм. Електричните врски на главната кола се сите фиксни врски со голема сигурност.

Детали за производот

Модуларен механизам

Дизајн на модуларен механизам, високо стандардизирана структура;

Механизмот е лесен за собирање / расклопување и лесен за одржување;

Висока сигурност со помал број делови

Интегрирана рачка за полнење, ја прави работата удобна и лесна

Пол-тип пол

Изолационен материјал пријателски за животната средина, PA66 обезбедува мала тежина, висока диелектрична изведба;

Рециклирање и лесно отстранување по животниот циклус на производот;

Економични и сигурни;

Прекинувач на вакуумско коло

Целосно ги исполнува барањата на IEC и GB стандардите;

Целосно меѓусебно блокирање, спречување на погрешно работење и обезбедување безбедност во работењето;

Модуларен дизајн, скратено време на испорака;

Мало отворање и одлични перформанси;

Предност за перформанси

The product is equipped with a bistable permanent magnet operating mechanism, the mechanism is equipped with a permanent magnet, by the permanent magnet to provide a holding force, so that the switch is maintained in the open and closed state, compared with the conventional spring operating mechanism, the number of mechanical parts is reduced, the mechanical transmission chain is shortened, so that the reliability of the switch is greatly improved, the mechanical life is greatly increased.

Главна техничка спецификација

проект		единица	Параметар
Номинален напон		КВ	40.5
Оценета струја		A	1250		1600	2000、2500
Оценета струја за кршење на краток спој		на	25	31.5	25	31.5
Динамичка стабилна струја (врвна вредност)		на	63	80	63	80
Термичка стабилна струја од 4S		на	25	31.5	25	31.5
Оценета струја за правење краток спој (врвна вредност)		на	63	80	63	80
Време на кршење на номинална струја со краток спој		Времиња	20
Оценета оперативна секвенца			O-0.3 S-Co-180 S-Co
Оценета изолација ниво	1 мин фреквенција на напојување издржи напон	КВ	95
	Молња импулс издржува напон (врвна вредност)		185
Механички живот		Времиња	10000
Отворено и струја со единечен кондензатор и тековно		A	630
Оценета тековна банка за кондензатор назад кон назад		A	400
Напон со мотор за складирање на енергија		V	AC 、 DC: 110; 220
Оценета моќност на моторот за складирање на енергија		W	≤230
Време на складирање на енергија на мотор за складирање на енергија		S	≤15
Номинален напон на затворање и отворање на серпентина		V	ДЦ: 110; 220
Оценета струја на затворање и отворање на серпентина		A	1,05 (110V) 0,96 (220V)
Отворање на контакт		мм	20 ± 2
Контакт мозочен удар		мм	7,5 ± 1,5
Трифазна комбинација од различни периоди		ms	≤2
Време на отскокнување на затворање на контакт		ms	≤3
Отпорност на главно коло (со исклучок на wallиден контакт)		бебе	≤40
