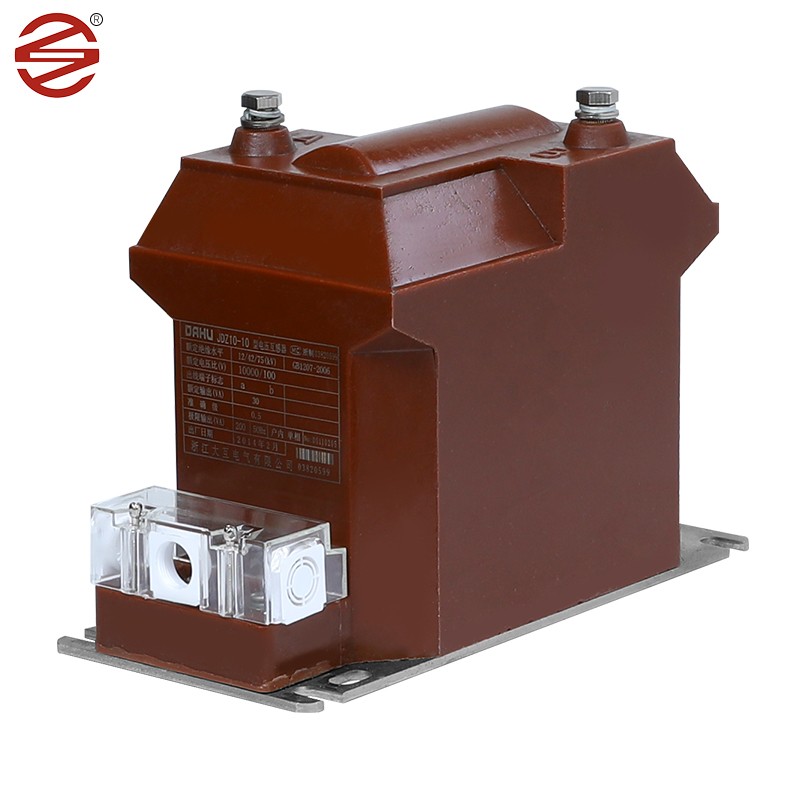

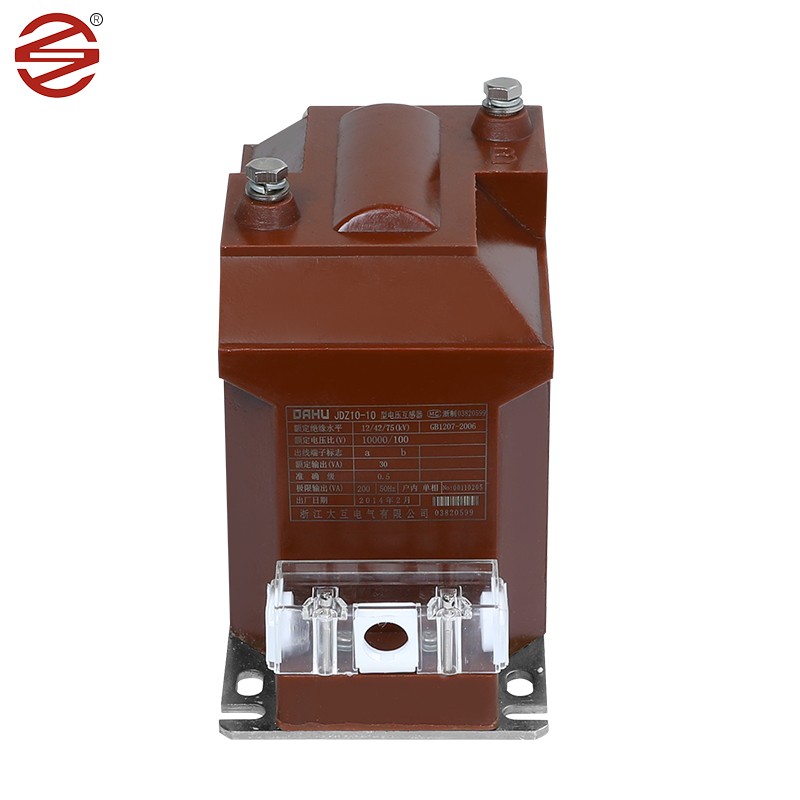

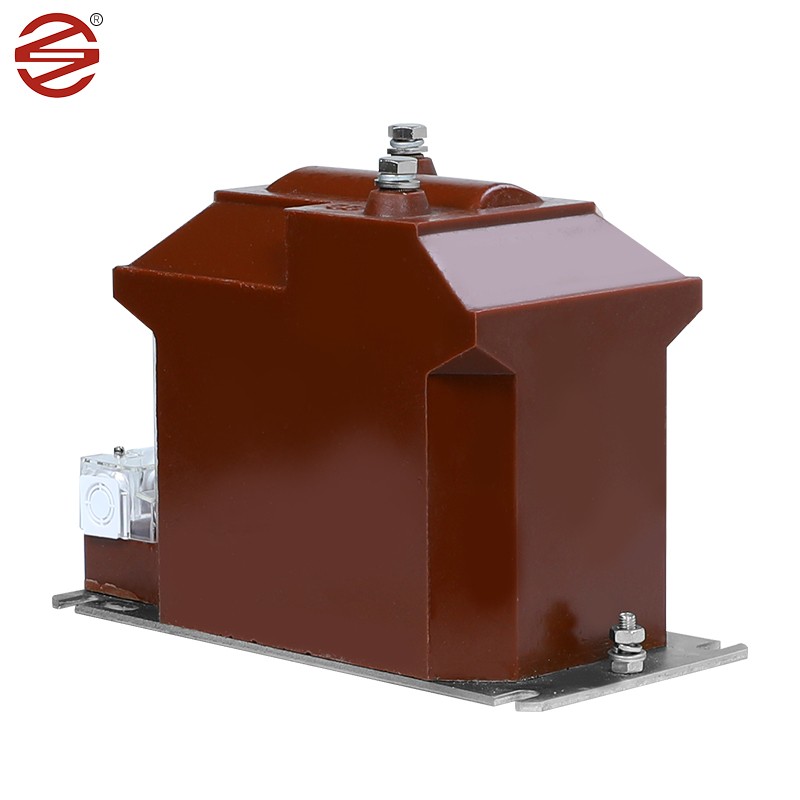

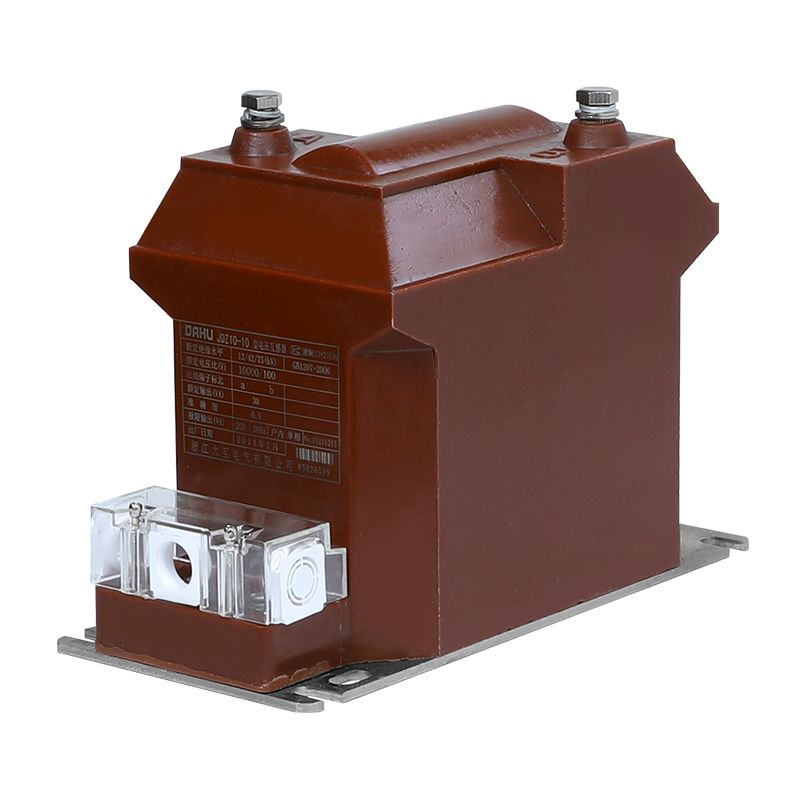

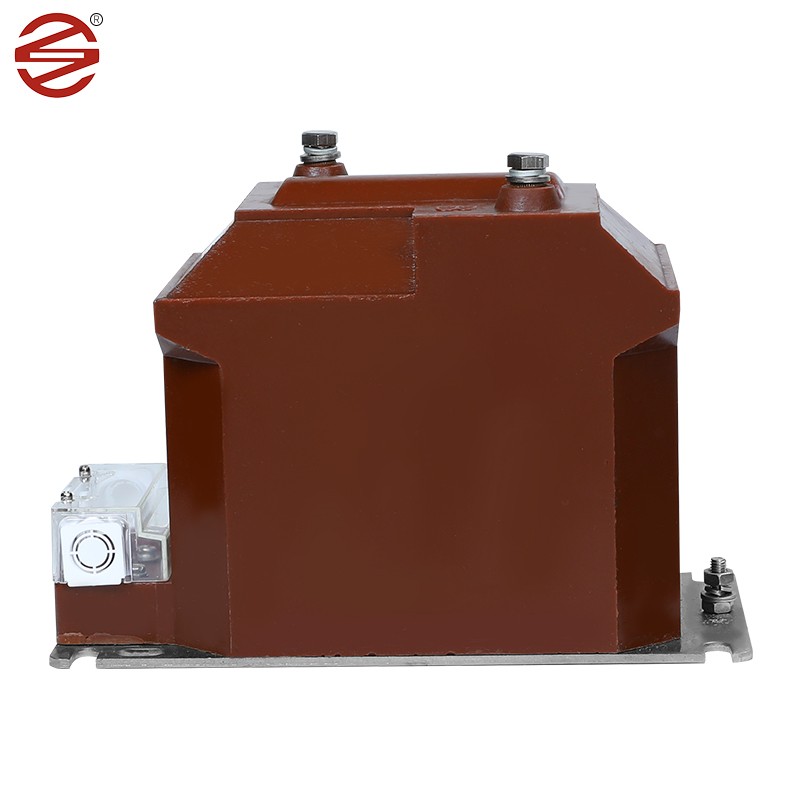

12 kV напонски трансформатор

Напонскиот трансформатор од 12 kV направен од DAHU ELECTRIC е неопходна компонента во внатрешните прекинувачки кабинети, служејќи како столб за мерење на струјата, следење на електричната енергија и заштитни релеи и кај еднофазните и трифазните AC системи. Неговиот робустен дизајн и прецизна функционалност го прават суштински елемент во обезбедувањето на безбедноста и ефикасноста на електричните операции.

Испрати барање

Опис на производот

Ладно валани силиконски челични листови: 12 kV напонски трансформатор обично користи ладно валани лимови од силикон челик како свое јадро. Овие материјали се ладно валани и имаат одлични магнетни својства, како што се висока пропустливост и мала загуба на јадрото, што ги прави идеални за струјни трансформатори. Со користење на ладно валани силиконски челичен лим како јадро, струјниот трансформатор може да постигне ефикасен пренос на енергија, а со тоа да ја подобри ефикасноста на системот. Во споредба со другите материјали, ладно валани силиконски челични лимови имаат помали јамки за хистереза и загуби на магнетизација, што значи помалку трошење енергија и помала потрошувачка на енергија.

Епоксидна смола: Епоксидната смола има одлични диелектрични својства и механичка сила, е првиот избор на изолационен материјал за трансформатор на напон од 12 kV. Епоксидните одлеаноци обезбедуваат сигурна изолација која ги штити внатрешните компоненти од електричен дефект и фактори на животната средина.

Бакар: Бакарните проводници обично се користат за намотки во напонски трансформатор од 12 kV. Овие материјали нудат висока електрична спроводливост и механичка издржливост, овозможувајќи ефикасен пренос на тековните сигнали додека се издржуваат оперативните напрегања.

Материјал (епоксидна смола): 12kV напонски трансформатор користи куќишта направени од епоксидна смола, која има одлични изолациски својства и може да спречи преминување на струја или напон за безбедно функционирање на колото. Исто така е отпорен на високи температури и корозија и има добри перформанси на запечатување за водоотпорни и отпорни на влага способности. Епоксидните трансформатори се полесни и полесни за инсталирање и одржување во споредба со трансформаторите потопени во масло.

Супериорност на производот

Нашиот производ позлата на завртките и долната плоча достигнува 8 м/мин, што е повеќе отпорно на влага и отпорно на 'рѓа. Сјајот е подобар.

1.	Апликација	Мерење
2.	Инсталација	Затворен.
3.	Изолација	Лиена смола
4.	Тип	Индукција на напон
5.	Градба	Лиење со епоксидна смола од сув тип
6.	Број на фаза	Фаза на запирање (1 сет=3 бр.)
7.	Фреквенција	50 Hz
8	Монтажа Монтирана	Поддршка на подемен структура монтирана
9.	Примарен номинален напон на системот	11 kV (фаза до фаза)
10	Примарен максимален напон на системот	12 kV (фаза до фаза)
11.	Системски Земјани	Ефикасно заземјено
12.	Основна изолација (Импулс отпор Напон)	75 kV
13.	Фреквенција на моќност Издржлив напон	28 kV
14	Неутралниот крај на примарното намотување, за директно поврзување со земјата	Изолиран да издржи 10 kV тест со ниска фреквенција.
15.	Вид на секундарно намотување	Единечно намотување
16.	Сооднос на трансформација	11kVN3/0,11 kVN3
17.	Растојание на лази	25 mm/kV (минимум)
18	Оценет секундарен товар	7,5 до 10 VA
19	Граничен фактор на напон	1,2 континуирано и 1,5 за 30 секунди
20.	Класа на точност	0,2 за мерење
21.	Стандарден	Дизајн, производство, тестирање, инсталација и Изведбата ќе биде во согласност со најновите изданија на IEC61869-1&IEC61869-3.
