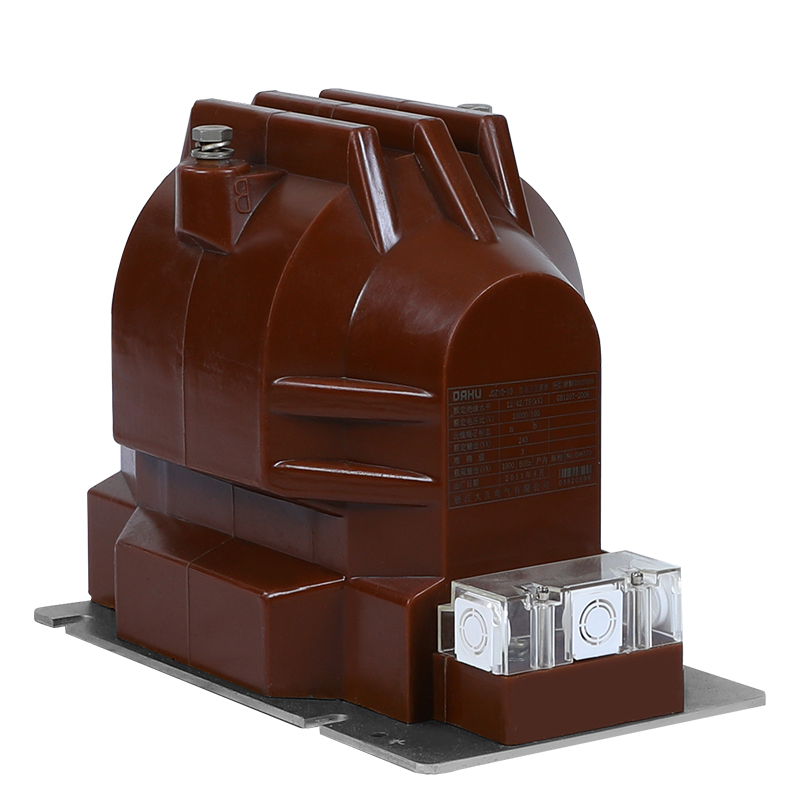

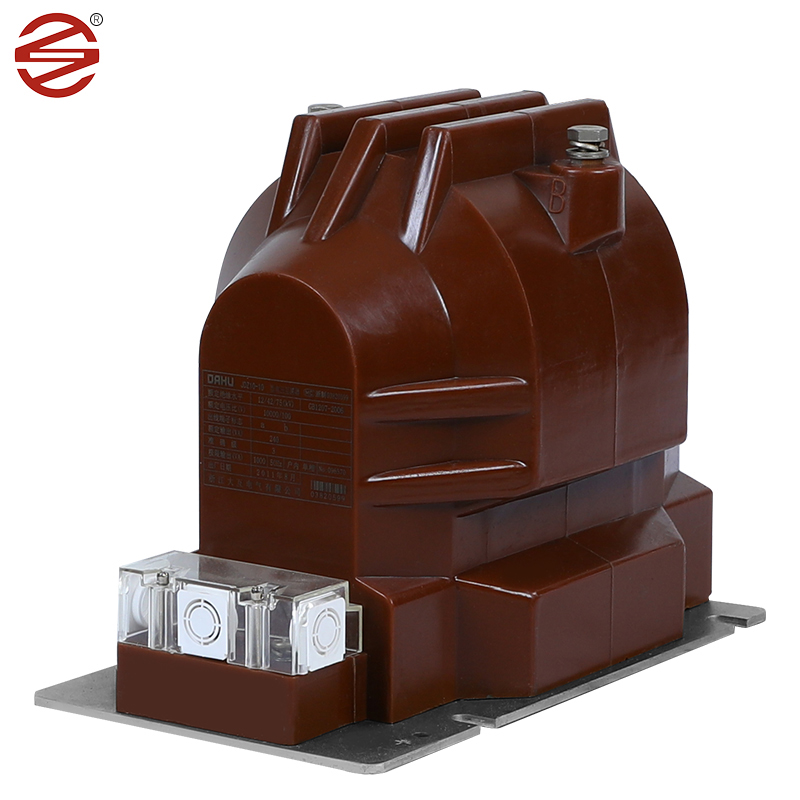

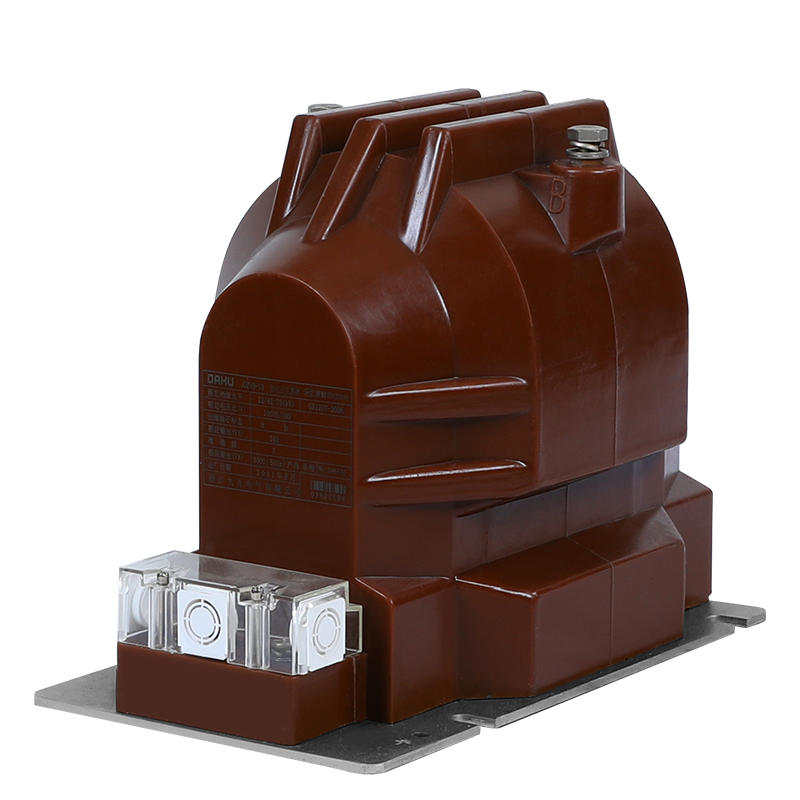

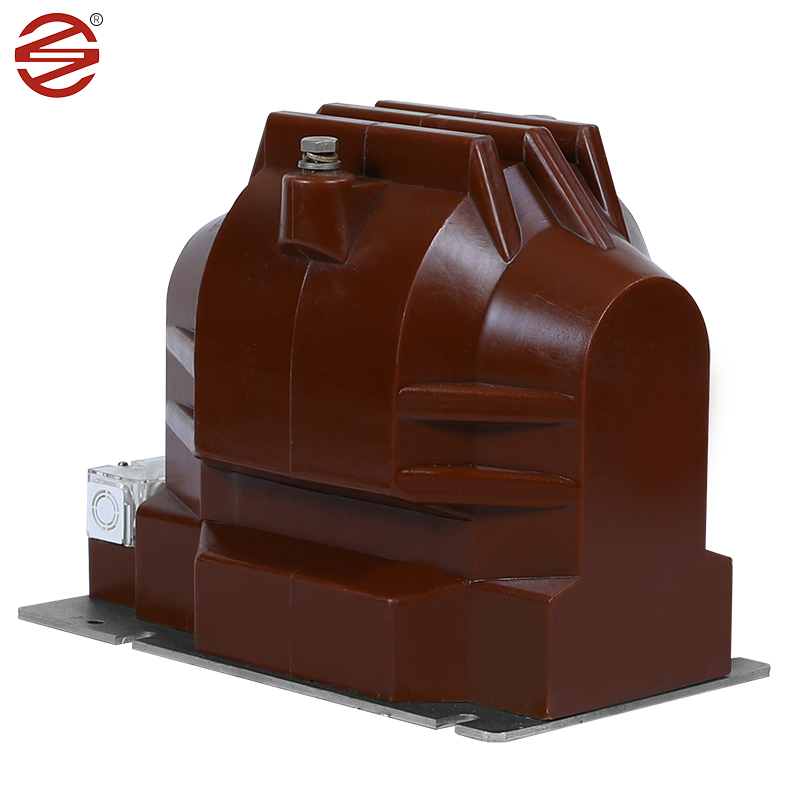

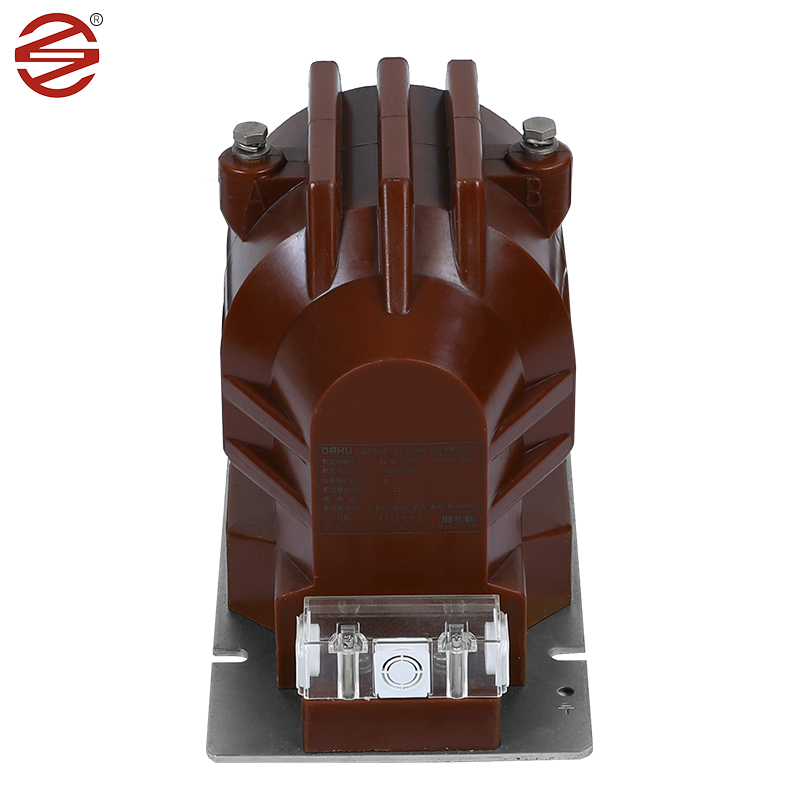

Трансформатор на напон од 11 kv

Трансформаторот на напон од 11 kV произведен од DAHU Electric е уред кој игра клучна улога во внатрешните разводни уреди, обезбедувајќи моќно решение за мерење на струјата, следење на електричната енергија и заштитни релеи во еднофазни и трифазни AC системи. Овие системи работат беспрекорно на 50 Hz или 60 Hz, исполнувајќи широк опсег на електрични барања за напони на опрема до 12 kV. Дизајнот и функционалноста на напонскиот трансформатор од 11 kV го прават составен дел од електроенергетскиот систем. Тој е во состојба точно да ја мери струјата, да ја следи потрошувачката на електрична енергија и да обезбеди заштита во случај на дефект во електроенергетскиот систем. Со користење на напонски трансформатор од 11 kV, корисниците можат во реално време да го следат работниот статус на електроенергетскиот систем и навреме да ги преземат неопходните мерки за да обезбедат безбедно и стабилно функционирање на системот.

Испрати барање

Опис на производот

Силиконски челични листови од ладно валани: 11 kV напонски трансформатор обично користи ладно валани лимови од силикон челик како свое јадро. Овие материјали се ладно валани и имаат одлични магнетни својства, како што се висока пропустливост и мала загуба на јадрото, што ги прави идеални за струјни трансформатори. Со користење на ладно валани силиконски челичен лим како јадро, струјниот трансформатор може да постигне ефикасен пренос на енергија, а со тоа да ја подобри ефикасноста на системот. Во споредба со другите материјали, ладно валани силиконски челични лимови имаат помали јамки за хистереза и загуби на магнетизација, што значи помалку трошење енергија и помала потрошувачка на енергија.

Епоксидна смола: Епоксидната смола има одлични диелектрични својства и механичка сила, е првиот избор на изолационен материјал за трансформатор на напон од 11 kV. Епоксидните одлеаноци обезбедуваат сигурна изолација која ги штити внатрешните компоненти од електричен дефект и фактори на животната средина.

Бакар: Бакарните проводници обично се користат за намотки во напонски трансформатор од 11 kV. Овие материјали нудат висока електрична спроводливост и механичка издржливост, овозможувајќи ефикасен пренос на тековните сигнали додека се издржуваат оперативните напрегања.

Материјал (епоксидна смола): 11 kV напонски трансформатор користи куќишта направени од епоксидна смола, која има одлични изолациски својства и може да спречи преминување на струја или напон за безбедно функционирање на колото. Исто така е отпорен на високи температури и корозија и има добри перформанси на запечатување за водоотпорни и отпорни на влага способности. Епоксидните трансформатори се полесни и полесни за инсталирање и одржување во споредба со трансформаторите потопени во масло.

Супериорност на производот

Нашиот производ позлата на завртките и долната плоча достигнува 8 м/мин, што е повеќе отпорно на влага и отпорно на 'рѓа. Сјајот е подобар.

1.	Апликација	Мерење
2.	Инсталација	Затворен.
3.	Изолација	Лиена смола
4.	Тип	Индукција на напон
5.	Градба	Лиење со епоксидна смола од сув тип
6.	Број на фаза	Посебна фаза (1 сет=3 бр.)
7.	Фреквенција	50 Hz
8.	Монтажа Монтирана	Поддршка на подемен структура монтирана
9.	Примарен номинален напон на системот	11 kV (фаза до фаза)
10.	Примарен максимален напон на системот	12 kV (фаза до фаза)
11.	Системски Земјани	Ефикасно заземјено
12.	Основна изолација (Импулс отпор Напон)	75 kV
13.	Фреквенција на моќност Издржлив напон	28 kV
14.	Неутралниот крај на примарното намотување, за директно поврзување со земјата	Изолиран да издржи 10 kV тест со ниска фреквенција.
15.	Вид на секундарно намотување	Единечно намотување
16.	Сооднос на трансформација	11 kV//3/0,11 kV/3
17.	Растојание на лази	25 mm/kV (минимум)
18.	Оценет секундарен товар	7,5 до 10 VA
19.	Граничен фактор на напон	1,2 континуирано и 1,5 за 30 секунди
20.	Класа на точност	0,2 за мерење.
21.	Стандарден	Дизајн, производство, тестирање, инсталација и Изведбата ќе биде во согласност со најновите изданија на IEC 61869-1 & IEC 61869-3.
