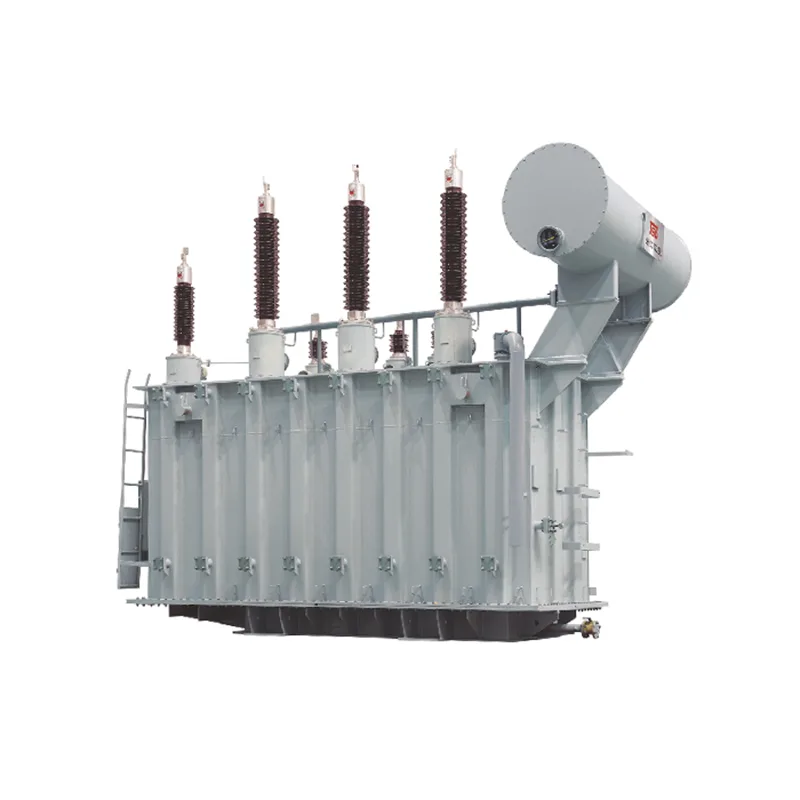

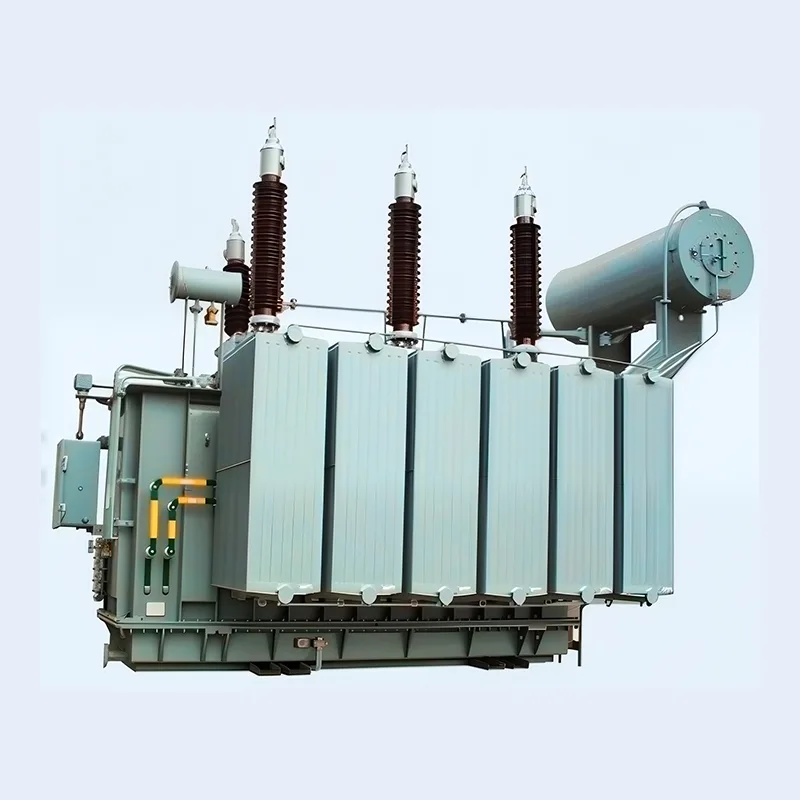

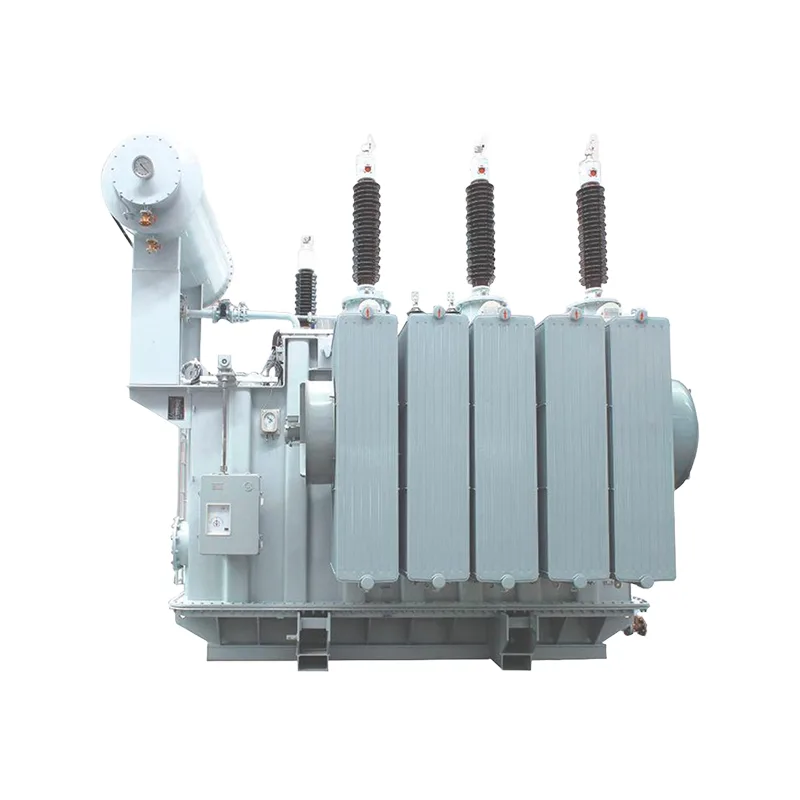

Моќен трансформатор потопен во масло од 110 KV

Даху Електрик е професионален производител и снабдувач на енергетски трансформатори потопени во масло 110 KV во Кина. Овој производ е многу стабилен, рентабилен и сигурен во перформансите и е погоден за електрани, трафостаници, како и за големи индустриски, рударски и петрохемиски претпријатија.

Испрати барање

Опис на производот

Детали за производот

1. Трансформатор со висок притисок, користете јапонски софтвер за анализа на Toshiba и единствени процедури за пресметка и валидација на нашата компанија. Со цел да ги обезбедиме перформансите на производот, ние дизајнираме и тестираме на јадрото на трансформаторот потопено во масло 110KV, серпентина, телото на машината, оловната жица, резервоарот за масло и другите делови од машината.

2. Нашиот производ SSZ11-40000/110 го помина носечкиот капацитет на краток спој и сите рутински тестови на типот на Националниот центар за надзор и инспекција на квалитетот на трансформаторите.

3. Овој производ има карактеристики на стабилност, економичност, доверливост и заштита на животната средина и е погоден за електрани, трафостаници и големи индустриски, рударски и петрохемиски претпријатија.

Предности на производот

1, Целосно запечатената и изолирана структура може да ја гарантира безбедноста на лицето.

2, Економичен и ефикасен за намалување на загубата на мрежата и трошоците за работа.

3, 110KV енергетски трансформатор потопен во масло не се користи само за прстенестата мрежа, туку и за терминал.

4, Ниска загуба, низок шум, супериорни перформанси.

5, Ниска температура, способност за преоптоварување.

6, Трансформатор усвојува посебна структура и неговите извонредни предности се високиот квалитет.

Технички параметар

6300kVA~120000kVA трансформатор со две намотки со NVTC

Номинален капацитет (kVA)	Номинален напон и опсег на допирање			Вектор група	Не-лоа лоша струја (%)	Импеданса напон (%)	Загуби без оптоварување (kW)	На загуби на оптоварување (kW)
Номинален капацитет (kVA)	Високо вокаж	Опсег на допирање	Низок напон	Вектор група	Не-лоа лоша струја (%)	Импеданса напон (%)	Загуби без оптоварување (kW)	На загуби на оптоварување (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA трансформатор со три намотки со NVTC

Оценет капацитет (kVA)	Номинален напон и опсег на допирање			Вектор grOA	Не-лонд ризла (%)	Импеданса напон (%)		Без оптоварување загуби (kW)	На оптоварување загуби (kW)
Оценет капацитет (kVA)	Висок напон	Среден напон	Низок напон	Вектор grOA	Не-лонд ризла (%)	Засили	Спуштете се	Без оптоварување загуби (kW)	На оптоварување загуби (kW)
6300	110=2* 2,5%, 121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	ВН-МВ: 17,5-18,5 ВН-НН: 10,5 MV~LV: 6,5	ВН-СН:10,5 HV-LV: 17,5-18,5 СН-НН: 6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA трансформатор со две намотки со OLTC

Оценет капацитет (kVA)	Оценет напон и опсег на допирање			Вектор група	Не-оад тековната (%)	Вотажа на импеданса (%)	Загуби без загуба (kW)		На загуби на оптоварување (kW)
	Високо веселба	Опсег на допирање	Низок напон0
6300	110	* 8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA трансформатор со три намотки со OLTC

Оценет капацитет (kVA)	Номинален напон и опсег на допирање			Вектор гру.стр	Без оптоварување струја (%)	Импеданса напон (%)	Без оптоварување загуби (kW)	На оптоварување загуби (kW)
Оценет капацитет (kVA)	Highvcitage	Среден напон	Ниска напојување	Вектор гру.стр	Без оптоварување струја (%)	Импеданса напон (%)	Без оптоварување загуби (kW)	На оптоварување загуби (kW)
6300	110±8x 12,5%	35,37,38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	ВН-СН:10,5 ВН-НН: 17,5~18,5 СН-НН: 6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
